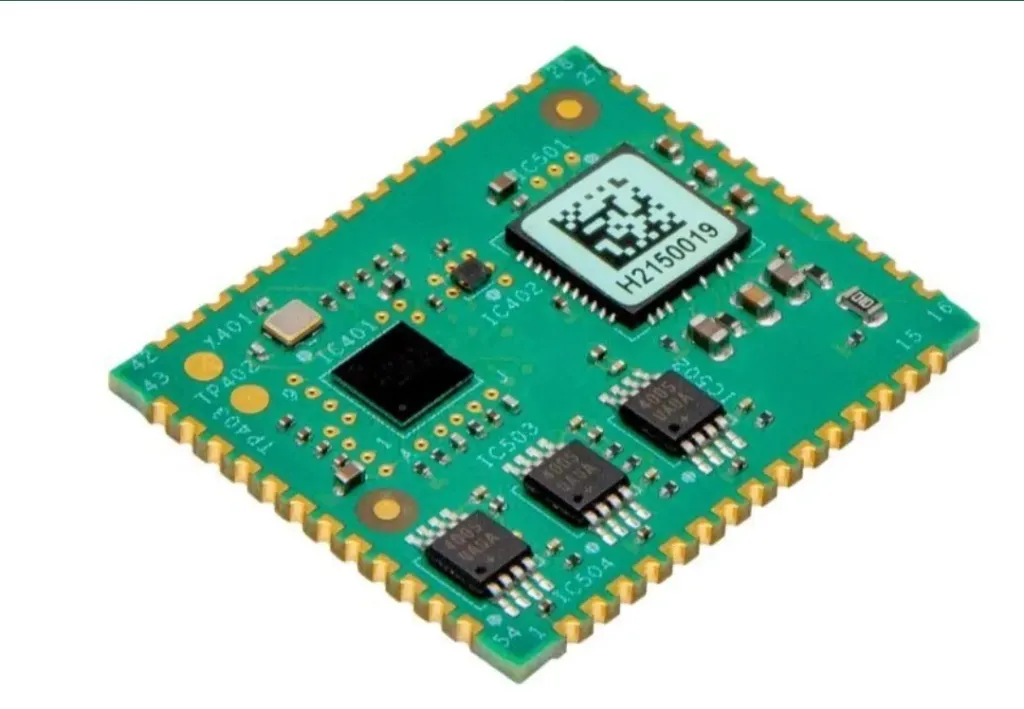

ANALOG DEVICES TMCM-1690-CANOPEN - Servo Motor Drive, Three Phase, 1.5 A, 120kHz, 10 VDC, 60 VDC. Official ANALOG DEVICES product distributed by PWD Vision Works in Thailand.
[Product Description - รายละเอียดสินค้า]

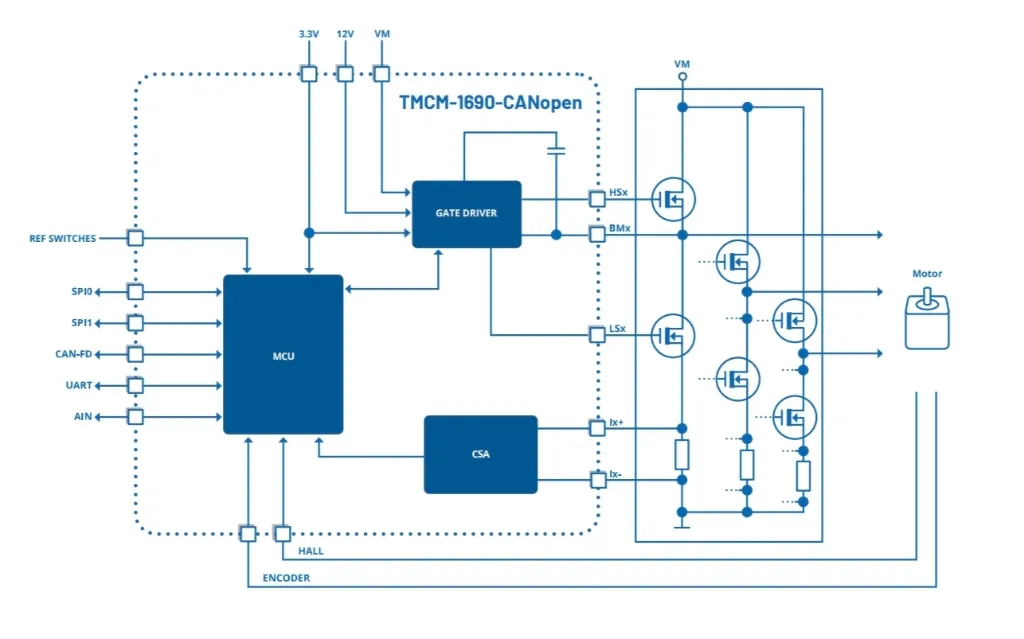

ยกระดับการควบคุมมอเตอร์ของคุณด้วย TMCM-1690-CANopen จาก Analog Devices โมดูล Gate Driver สำหรับเซอร์โวมอเตอร์แบบ 1 แกน ที่ออกแบบมาให้มีขนาดกะทัดรัดเป็นพิเศษ แต่เปี่ยมไปด้วยประสิทธิภาพสูง รองรับทั้งมอเตอร์กระแสตรงไร้แปรงถ่าน (3-Phase BLDC) และมอเตอร์กระแสตรง (DC Motor)
จุดเด่นของรุ่นนี้คือการใช้เทคโนโลยีการควบคุมแบบ Field-Oriented Control (FOC) ซึ่งช่วยให้การทำงานของมอเตอร์มีความแม่นยำสูง เงียบ และประหยัดพลังงาน มาพร้อมกับเฟิร์มแวร์ CANopen มาตรฐานอุตสาหกรรม ทำให้ง่ายต่อการรวมเข้ากับระบบ Automation และการสื่อสารผ่านเครือข่าย CAN ได้ทันที
[Key Features - คุณสมบัติเด่น]
ระบบควบคุมขั้นสูง: รองรับเทคโนโลยี FOC (Field-Oriented Control) สำหรับการควบคุมแรงบิดและความเร็วที่แม่นยำที่สุด
การสื่อสารระดับมาตรฐาน: มาพร้อมอินเทอร์เฟซ CANopen และ UART (RS232/RS485-ready) รองรับโปรโตคอลการสื่อสารมาตรฐานสากล
รองรับ Feedback หลากหลาย: สามารถทำงานร่วมกับ Incremental Encoders (ABN), Digital Hall Sensors และ Absolute SPI Encoders
ประสิทธิภาพสูงในขนาดจิ๋ว: ขนาดเพียง 27mm x 22.5mm เหมาะสำหรับพื้นที่จำกัดในหุ่นยนต์หรืออุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก
ความยืดหยุ่นของแรงดันไฟฟ้า: รองรับช่วงแรงดันกว้างตั้งแต่ +10V ถึง +60V DC (ใช้งานทั่วไปที่ 48V)
PWM ความถี่สูง: รองรับความถี่ PWM สูงสุดถึง 120kHz เพื่อการตอบสนองที่รวดเร็วและนุ่มนวล
[Technical Specifications - ข้อมูลทางเทคนิค]
ประเภทมอเตอร์: 3-Phase BLDC, DC Motors
แรงดันไฟฟ้าใช้งาน: 10V - 60V DC
กระแส Gate Drive: เลือกปรับได้ 0.5A / 1.0A / 1.5A
ความถี่ PWM: สูงสุด 120kHz
เซนเซอร์ตอบกลับ (Feedback): AB (Incremental), Digital Hall, SPI (Absolute)
อินพุต/เอาต์พุต: 2x Digital I/O, 1x Analog Input, Reference Switch Inputs
ขนาดโมดูล: 27.0mm x 22.5mm x 3mm
อุณหภูมิใช้งาน: -30°C ถึง +60°C
[Applications - การประยุกต์ใช้งาน]
Robotics: หุ่นยนต์เคลื่อนที่, แขนกลหุ่นยนต์ขนาดเล็ก
Laboratory Automation: เครื่องมือวิเคราะห์ทางวิทยาศาสตร์, เครื่องมือแพทย์
Factory Automation: ระบบสายพานลำเลียง, เครื่องจักรประกอบชิ้นส่วน
Smart Furniture: เก้าอี้หรือโต๊ะปรับระดับไฟฟ้า
Industrial Drives: อุปกรณ์ขับเคลื่อนมอเตอร์อุตสาหกรรมที่ต้องการความแม่นยำสูง
[Why Choose TMCM-1690-CANopen?]
หากคุณกำลังมองหาคอนโทรลเลอร์ที่มีขนาดเล็กที่สุดแต่ให้ฟีเจอร์ระดับ Industrial Grade ทั้งในด้านความปลอดภัย (Onboard Current-Sense) และความยืดหยุ่นในการสื่อสาร (CANopen) รุ่นนี้คือคำตอบที่ดีที่สุดสำหรับการพัฒนาเทคโนโลยี Motion Control สมัยใหม่
tmcm-1690-canopen-hardware-manual.pdf
